angol2 utas vs 3 utas vs 5 utas mágnesszelepek: a fő különbség
A három konfiguráció közötti alapvető különbség a portok számában és az áramlási irány szabályozásában rejlik. A 2 utas mágnesszelep két porttal rendelkezik, és egyszerűen nyit vagy zár egy áramlási útvonalat, a 3 utas mágnesszelep egy harmadik nyílást ad a kipufogógáz nyomásához és az egyszeres működésű eszközökhöz, az 5 utas mágnesszelep pedig öt portot használ a levegő kétirányú irányítására, így ez a standard választás a kettős működésű hengerek számára. A megfelelő szelepkonfiguráció kiválasztása közvetlenül befolyásolja a rendszer architektúráját, az energiafogyasztást és a működési élettartamot , ezért a portok számának az alkalmazáshoz való illesztése fontosabb, mint azt a legtöbb vásárló eleinte várná.
A modern gyártósorok egyre inkább megkövetelik a gyors működési reakciót, és sok rendszer már 15 és 30 milliszekundum közötti válaszidőt vár el. A rossz szelepkonfiguráció alkalmazása, például egy kisebb kapacitású 3-utas egység felszerelése, ahol ténylegesen szükség van egy 5-utas szelepre, a henger lassú működéséhez és mérhetően csökkentett teljesítményhez vezethet. Az egyes konfigurációk működésének megértése sokkal könnyebbé teszi az ilyen jellegű eltérések elkerülését a rendszertervezés vagy a cseretervezés során.
Hogyan működik a mágnesszelep
A mágnesszelep elektromágneses tekercset használ a belső dugattyú vagy membrán mozgatására, amely megnyitja vagy lezárja az áramlási utat a szeleptesten belül. Amikor a tekercs feszültség alatt van, a mágneses tér meghúzza a dugattyút, és a szelepet nyitott vagy váltakozó áramlási helyzetbe tolja, a tápellátás megszűnésekor pedig egy rugó általában visszaállítja a szelepet az alapértelmezett nyugalmi állapotába. Ez az alapmechanizmus konzisztens marad a pneumatikus levegőszelepeken és a víz mágnesszelepeken egyaránt, bár a nedvesített anyagok és a tömítés kialakítása eltérő attól függően, hogy a közeg sűrített levegő vagy víz.
Normálisan nyitott vs Normálisan zárt
A legtöbb mágnesszelep alaphelyzetben zárva van, zárva marad, amíg feszültség alá nem kerül, vagy normál esetben nyitva marad, amíg feszültség alá nem kerül. Ez a különbségtétel a biztonság és a folyamattervezés szempontjából fontos, mivel az alaphelyzetben zárt szelepet gyakran választják olyan alkalmazásokhoz, ahol az áramlásnak automatikusan le kell állnia, ha áramszünet, míg a normál nyitott szelep olyan folyamatokhoz illeszkedik, ahol a folyamatos áramlás a biztonságosabb alapértelmezett állapot.

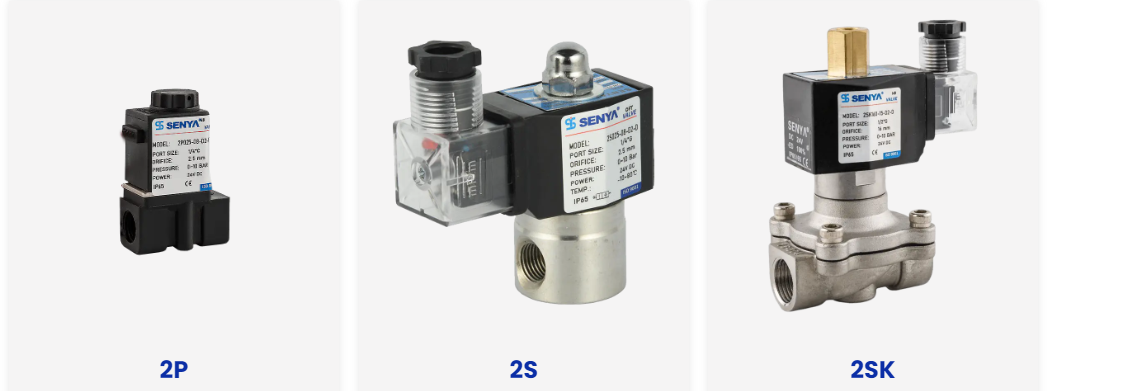

2-utas mágnesszelep magyarázata
A 2 utas mágnesszelep, amelyet gyakran 2/2 utas mágnesszelepnek neveznek, hogy jelezze a két portot és a két munkahelyzetet, egyszerű be- és kikapcsolási mechanizmusként működik. Az áramlás vagy egyenesen áthalad a szelepen, vagy teljesen el van zárva, nincs harmadik nyílás a kipufogó- vagy irányváltáshoz. Ez az egyszerűség teszi a 2/2 utas mágnesszelepet a leggyakoribb választássá, ahol a rendszernek csak egyetlen áramlási útvonalat kell elindítania vagy leállítania.
- Hűtővíz vezetékek, amelyeknek meg kell indítani vagy le kell folyniuk a hőcserélőhöz vagy a köpenyhez
- Öntöző- és tájöntöző körök, amelyek egyetlen tápvezetéket vezérelnek
- Alapvető folyadékadagoló rendszerek élelmiszerekben, italokban vagy mosóberendezésekben
- Feltöltési és leeresztési funkciók tartályokon és kis tartályokon
Mivel a víz mágnesszelep gyakran kétutas konfigurációban működik, ez a szeleptípus minden mosógépben, hűtőberendezésben, mezőgazdasági öntözőrendszerben és általános vízellátási vezérlőpontokban jelenik meg, ahol az egyetlen funkció az egyszerű elzárás.
3-utas mágnesszelep magyarázata
A 3 utas mágnesszelep egy harmadik nyílást vezet be a kifúvó nyomásra, amely lehetővé teszi a szelep számára, hogy levegőt tápláljon és engedjen ki egy csatlakoztatott eszközből. Ez a szerkezet teszi a 3 utas szelepet az ipari szabványsá a nagyobb folyamatszelepek irányításához vagy az egyszeres működésű pneumatikus hengerek meghajtásához, ahol a henger légnyomás alatt kinyúlik, és rugó segítségével tér vissza, nem pedig meghajtott levegővel mindkét oldalon.
| Használja a pontot | Funkció |
|---|---|
| Pilot művelet | Aktiválja a nagyobb membrános vagy dugattyús folyamatszelepeket |
| Egyműködésű hengerek | Levegőt szállít a hosszabbításhoz, miközben lehetővé teszi a rugóvisszatérítésű kipufogót |
| Vákuum kapcsolás | Változó a vákuum létrehozása és az elengedés között |
5-utas mágnesszelep magyarázata
Az 5-utas mágnesszelepet bonyolultabb pneumatikus működtetésre tervezték, öt porton keresztül sűrített levegőt irányítanak a kettős működésű henger mindkét oldalára, miközben egyidejűleg elszívják az ellenkező oldalt. Ez a kétirányú vezérlés lehetővé teszi, hogy a henger meghajtású levegő hatására ki- és visszahúzódjon, ahelyett, hogy egy rugóra hagyatkozna a visszaúthoz.
Ahol általában 5 utas szelepeket használnak
- Pontos tolási és visszahúzási ciklusokat igénylő csomagolóberendezések
- Automatizált raktári rendszerek ismételt pick and place mozgással
- Robot mobilitási platformok, amelyek összehangolt kétirányú működtetést igényelnek
- Gyártósori szerszámok, amelyeknek mindkét irányban gyorsan kell mozogniuk
Egy kisebb kapacitású 3-utas szelep 5-utas egységhez tervezett helyzetben történő felszerelése nagyjából 10-20 százalékkal csökkentheti a termelési teljesítményt , mivel a henger elveszíti a motoros visszatérő löketet, és ehelyett egy lassabb rugós ciklusra támaszkodik, amelynek soha nem volt célja a teljes munkaterhelés elviselése.
A válaszidő és a portszám összehasonlítása
A portok számának és a tipikus aktiválási válaszidőnek a szemléltetése segít szemléltetni, hogy az egyes konfigurációk miért illeszkednek más-más feladatkategóriához.
1. ábra: A portok számának összehasonlítása az általános mágnesszelep-konfigurációk között
2. ábra: Szemléltető ciklussebesség-minta, amely összehasonlítja a meghajtású kettős irányú visszatérést a rugós visszatéréssel
Alkalmazási kockázatok a rossz szelep kiválasztásából
A szelep konfigurációjának és a tényleges alkalmazásnak való helytelen összehangolása működési és kereskedelmi kockázatot jelent, amely gyakran a telepítés után is megjelenik. A nyílások nem megfelelő méretezése vagy a nem megfelelő kipufogógáz-kezelés gyakran túlzott ellennyomást eredményez, ami felgyorsítja a tömítések kopását és növeli az idő múlásával történő átfúvás kockázatát. A nagy volumenű gyártók számára a szelep meghibásodási arányának az általános 0,1 százalékos küszöb alatt tartása nagymértékben függ attól, hogy a kezdettől fogva kiválasztják a megfelelő konfigurációt, nem pedig később, sürgősségi karbantartással.
3. ábra: A nem megfelelő szelepválasztáshoz gyakran kapcsolódó következmények szemléltető rangsorolása
A víz mágnesszelepére vonatkozó szempontok
A víz mágnesszelep ugyanazt az elektromágneses működési elvet használja, mint a levegőszelep, de olyan anyagokból és tömítésekből épül fel, amelyek alkalmasak az állandó vízzel való érintkezésre, beleértve a korrózióálló testeket és membránokat, amelyek az ásványianyag-tartalom és a nyomásingadozások idő előtti kopás nélküli kezelésére szolgálnak. Ezek a szelepek mosógépekben, hűtőberendezésekben, mezőgazdasági öntözésben, tájképi vízszolgáltatásokban és általános épületvíz-szabályozásban jelennek meg, szinte mindig 2-utas vagy 2/2-utas mágnesszelep-konfigurációban, mivel a legtöbb vízszabályozási feladat csak egy egyszerű nyitási és zárási funkciót igényel.
A megfelelő víz mágnesszelep kiválasztása magában foglalja az üzemi nyomástartomány, a nyílás méretének, a csatlakozási menetnek és annak ellenőrzését, hogy az alkalmazás normál nyitott vagy zárt működést igényel-e, mivel a vízrendszerekre gyakran eltérőek az alapértelmezett biztonsági követelmények, mint a sűrített levegős köröknek.
Hogyan válasszunk 2 utas, 3 utas és 5 utas szelepek között
- Határozza meg, hogy az alkalmazásnak csak egyszerű be- és kikapcsolási áramlásszabályozásra van szüksége, amely egy 2- vagy 2/2-utas mágnesszelep felé mutat
- Ellenőrizze, hogy a csatlakoztatott szelepmozgató egyszeres működésű-e rugóvisszatérítéssel, ami általában 3 utas szelepet igényel
- Ellenőrizze, hogy az aktuátor kettős működésű-e, és szüksége van-e mindkét irányban meghajtásra, amihez 5-utas szelepre van szükség
- Párosítsa a közeg típusát, válasszon vízre minősített anyagokat és tömítéseket a víz mágnesszelephez, szemben a légköri szabványos pneumatikus anyagokkal
- Erősítse meg a szükséges reakcióidőt a szelep specifikációi szerint, különösen a nagy ciklusú gyártósoros alkalmazásoknál
- Az ellennyomással kapcsolatos problémák elkerülése érdekében ellenőrizze, hogy a port mérete és nyomásértéke összhangban van-e a meglévő csővezetékekkel és a rendszernyomással
Egymás melletti teljesítmény-összehasonlítás
A három konfiguráció összehasonlítása gyakorlati intézkedések megosztott halmaza között rávilágít arra, hogy az egyes opciók természetesen hol illeszkednek a legjobban.
4. ábra: Öt gyakorlati mérőszám összehasonlító teljesítménye relatív skálán
Iparágak és alkalmazások a szelepkonfigurációkon keresztül
| Ipar | Tipikus szelepszerep |
|---|---|
| Energia és Petrolkémia | Folyamatsor leállítása és pilotvezérlés |
| Élelmiszer és Gyógyszerészet | Folyadékadagolás és mosóvezeték vezérlése |
| Automatizált gyártósorok | Kettős működésű hengeres működtetés a csomagoláshoz és a kezeléshez |
| Mezőgazdasági öntözés | Víz mágnesszelep áramlás szabályozása a tápvezetékeken keresztül |
| Poreltávolítás és környezetvédelem | Impulzusszelep működtetés és szűrőrendszer vezérlése |
A Ningbo SENYA pneumatikus technológiáról

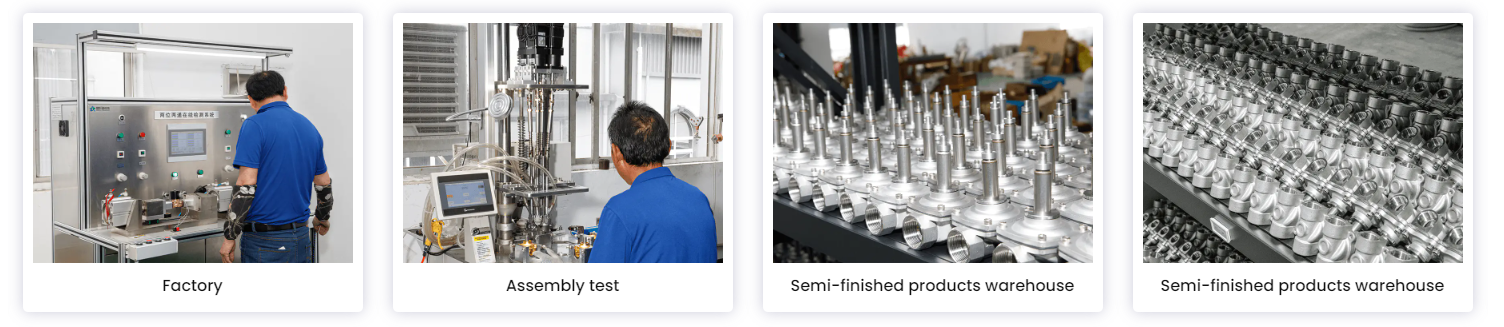

A Ningbo SENYA Pneumatic Technology Co., Ltd. 1994 óta foglalkozik mágnesszelepek, hengerek és kapcsolódó pneumatikus alkatrészek gyártásával, ragaszkodva a termékfejlesztés és gyártás vevői értékközpontú megközelítéséhez. A vállalat nagyszabású precíziós gépi feldolgozóbázist üzemeltet Kínában, amely integrálja a magas koncentrikus szintű feldolgozást egy automatikus digitális tesztelési platformmal, hogy támogassa az egységes termékteljesítményt az egyes gyártási ciklusokban.
SENYA gyárt évente több mint 2 000 000 pneumatikus alkatrészkészlet , beleértve a hengereket és a különféle szeleptípusokat, a termékeket több mint 30 országba exportálják, köztük az Egyesült Államokba, Törökországba, Spanyolországba, Olaszországba, Nagy-Britanniába, Dél-Koreába és Ausztráliába. Az alkalmazások kiterjednek az autómosásra, az orvosi sterilizálásra, az automatizált gyártósorokra, a bányászatra, a por eltávolítására, a zenei szökőkutakra, a mezőgazdasági öntözésre, a napenergiával kapcsolatos projektekre, a mezőgazdasági gépekre és az élelmiszer-feldolgozásra, amelyeket egy műszaki fejlesztő csapat támogat, amely képes az ügyfelek rajzai vagy mintái alapján alkatrészeket gyártani.
Gyakran Ismételt Kérdések
-
Q1. Hol találhatók a főként exportált termékek
A termékeket elsősorban az Egyesült Államokba, Németországba, Japánba, Spanyolországba, Olaszországba, az Egyesült Királyságba, Dél-Koreába, Ausztráliába, Kanadába és több tucat más országba exportálják.
-
Q2. Hogyan szállítják ki az árut az ügyfeleknek
A szállítmányok általában tengeri úton haladnak, mivel a gyár a ningboi kikötő közelében található, és a ningboi és sanghaji repülőtereken keresztül sürgős megrendelés esetén a légi áruszállítás elérhető.
-
Q3. Mik a fizetési feltételek
Az olyan tranzakciós feltételeket, mint a FOB, CIF vagy CNF, az ügyféllel együtt erősítjük meg az ajánlattételkor.
-
Q4. Hogyan biztosítható a termék minősége
Az ellenőrzés minden gyártási folyamatot követ, a késztermékek teljes körű ellenőrzésével a vevői követelmények és a nemzetközi szabványok alapján egy automatizált, nagy pontosságú tesztelési platform segítségével.
-
Q5. Mekkora a termelési kapacitás
A létesítmény öt gyártósort működtet, amelyek havi kapacitása körülbelül 30 000 szelep és különféle pneumatikus termékek, fejlett laboratóriumokkal és tesztelési rendszerekkel támogatva.
-
Q6. Egyedi termékek készíthetők
Igen, egy komplett műszaki fejlesztő csapat fejleszti és gyártja az alkatrészeket az ügyfél által biztosított rajzok vagy minták alapján.
-
Q7. Milyen alkalmazási területeket fednek le a termékek
Az alkalmazások kiterjednek az energiaiparra, a kohászatra, a petrolkémiára, a repülőgépiparra, a gyógyszeriparra, az élelmiszeriparra, az orvostudományra, a textiliparra, az elektronikai gépekre, a környezetvédelemre és az öntözésre, többek között az ipari területeken.
-
Q8. Milyen termékeket kínálnak
A fő termékpaletta többféle mágnesszelepet, csatlakozókat, irányváltó szelepeket, hengereket, levegőforrás alkatrészeket és egyéb pneumatikus termékeket tartalmaz.
-
Q9. Ez egy közvetlen gyártó vagy egy kereskedelmi cég?
A társaság saját gyárakat és gyártóbázisokat üzemeltet egy nemzetközi kereskedelmi részleg mellett, amely közvetlenül intézi a termelést és az értékesítést.
-
Q10. Mennyi időn belül várható válasz egy megkeresés után?
A válaszokat általában a megkeresés beérkezését követő 12 órán belül küldjük el.
