angolMi az a 2/2 utas mágnesszelep
A 2 utas mágnesszelep , általában a 2/2 mágnesszelep , egy elektromosan működtetett szelep, két nyílással és két munkaállással. Amikvagy a tekercs elektromos jelet kap, a belső dugattyú pozíciót vált, és a bemeneti nyílás és a kimeneti nyílás közötti áramlási út vagy kinyílik vagy bezárul. Gyakorlatilag egy 2/2 utas mágnesszelep be- és kikapcsolóként működik a csővezetéken áthaladó folyadék vagy gáz számára.
Maga az elnevezés magyarázza a funkciót. A „2/2”-ben szereplő első szám a szeleptesten lévő nyílások számát, a második szám pedig a belső dugattyú által elfoglalható munkahelyzetek számát jelöli. A 2/2 utas mágnesszelepnek ezért pontosan egy bemeneti nyílása, egy kimeneti nyílása és két állapota van: nyitott vagy zárt. Ez különbözik a 3/2-es vagy 5/2-es szelepektől, amelyek több útvonal között irányítják az áramlást, nem pedig egyszerűen elindítják vagy leállítják.
| Funkció | Tipikus érték |
|---|---|
| Portok száma | 2 port (1 bemenet, 1 kimenet) |
| Munkaállások | 2 (nyitott és zárt) |
| Működtetési mód | Elektromágneses tekercs és dugattyú |
| Alapértelmezett állapotbeállítások | Normál esetben zárt vagy normál nyitott |
| Közös média | Víz, sűrített levegő, enyhe vegyszerek, gőz |
Hogyan működik a 2/2 utas mágnesszelep
A 2/2 utas mágnesszelep működési elve az elektromágnesességen alapul. A réztekercs egy cső köré tekered, amelyben egy mozgatható dugattyú van, amelyet armatúrának is neveznek. Amikor az áram átfolyik a tekercsen, mágneses mezőt hoz létre, amely kihúzza a dugattyút a nyugalmi helyzetéből. Egy visszatérő rugó visszanyomja a dugattyút, ha az áram leáll. Ez az egyszerű oda-vissza mozgás nyitja és zárja a szeleptest belsejében lévő nyílást.
Egy 2/2 utas mágnesszelep egyszerűsített izometrikus szerkezete, amely bemutatja a csatlakozót, a tekercset, a dugattyút és a rugót, a szeleptestet és a két portot
Normál esetben zárt 2/2 utas mágnesszelep működési ciklusa
- Az elektromos csatlakozón keresztül áramot kapnak a tekercs kivezetései.
- A tekercs mágneses teret hoz létre a dugattyú és az armatúra cső körül.
- A mágneses tér felfelé húzza a dugattyút, összenyomva a visszatérő rugót.
- A nyílás fedelét fedjük le, és a közeg a bemeneti nyílástól a kimeneti nyílás felé mozog.
- Az áramellátás megszűnése után a rugó visszanyomja a dugattyút, és a nyílás ismét bezárul.
Normál esetben nyitott 2/2 utas mágnesszelep működési ciklusa
Az alaphelyzetben nyitott 2/2 utas mágnesszelep az ellenkező sorrendben működik. A nyílás nyitva marad, miközben a tekercs feszültségmentes, így a közeg szabadon áramolhat. Amint a tekercs áram alá kerül, a dugattyú elmozdul, hogy lezárja a nyílást, és az áramlás leáll. Ezt a konfigurációt azokhoz a vezetékekhez választották, amelyeknek normál üzemi körülmények között nyitva kell maradniuk, és csak akkor kell lekapcsolniuk, ha egy adott vezérlőjel aktiválódik.
A 2/2 utas mágnesszelep fő alkotóelemei
Minden 2/2 utas mágnesszelep, függetlenül a test anyagától vagy a névleges feszültségtől, hasonló belső alkatrészekből épül fel. Az egyes részek megértése megkönnyíti az adatlapok elolvasását vagy a hiba magyarázatát a szállítónak.
| Összetevő | Funkció |
|---|---|
| Tekercs (elektromágnes) | Mágneses mezőt generál elektromos áram alkalmazása után |
| Dugattyú vagy armatúra | A tekercscső belsejében mozog a nyílás kinyitásához vagy zárásához |
| Visszatérő rugó | Visszatolja a dugattyút az alapértelmezett helyzetbe, amikor a tápellátás megszűnik |
| Szeleptest | A belső részeket tartalmazza, és a bemeneti és kimeneti nyílásokon keresztül csatlakozik a csővezetékhez |
| Ülés vagy nyílás | A tömítőfelület, amely szabályozza, hogy az áramlási út nyitva van-e vagy el van zárva |
| Membrán (pilóta működtetésű típusok) | Vonalnyomást használ a nagyobb nyílás mozgatására egy kisebb tekercs segítségével |
| Tekercsház és csatlakozó | Elektromos interfész és por és nedvesség elleni védelem |
Normál zárt vs normál nyitott 2/2 mágnesszelepek
A 2/2 utas mágnesszelep általában két alapértelmezett állapot egyikében kapható. A megfelelő kiválasztása attól függ, hogy mi történjen a folyamatsorral, ha az áramellátás megszakad.
| Attribútum | Normál zárt (NC) | Normál nyitva (NO) |
|---|---|---|
| Hatalom nélküli állam | Zárt, nincs áramlás | Nyitva, az áramlás áthalad |
| Állítsa be, amikor feszültség alatt van | Nyitva, az áramlás áthalad | Zárt, nincs áramlás |
| Tipikus használati eset | Vízellátás elzárása, öntözőzónák, biztonsági elzáró vezetékek | Szellőztető vezetékek, hűtőkörök, amelyeknek áramvesztés alatt kell maradniuk |
A legtöbb folyadékszabályozó berendezésben a normál esetben zárt 2/2 utas mágnesszelep ez az alapértelmezett választás, mert tömítetten tartja a vezetéket, ha áramszünet, ami csökkenti az ellenőrizetlen kisülés kockázatát. A normál esetben nyitott szelepek az alkalmazások kisebb csoportjai számára vannak fenntartva, ahol a megszakadt jel nem állíthatja meg az áramlást.
Közvetlen működésű vs. pilóta működtetésű 2/2 mágnesszelepek
Az alaphelyzetben zárt és alaphelyzetben nyitott megkülönböztetésen túl 2/2 utas mágnesszelep is építhető közvetlen működésű kivitelben vagy pilóta működtetésű kivitelben. A különbség abban rejlik, hogyan keletkezik a nyílás kinyitásához szükséges erő.
A közvetlen működésű szelep csak a tekercs mágneses erejére támaszkodik a dugattyú mozgatásához, így az nulla nyomáskülönbségből tud nyitni. Ez alkalmassá teszi kisméretű, jellemzően körülbelül 15-20 milliméteres nyílásokhoz, valamint olyan alkalmazásokhoz, ahol a vezeték légköri nyomáson ülhet. A pilóta működtetésű szelep magát a vezeték nyomását használja a membrán vagy dugattyú felemeléséhez, ami lehetővé teszi, hogy egy viszonylag kis tekercs sokkal nagyobb nyílást vezéreljen. A pilóta működtetésű kiviteleknél általában minimális nyomáskülönbségre van szükség a bemeneti és kimeneti nyílás között, gyakran nagyjából 0,5–1 bar tartományban, mielőtt megbízhatóan nyithatnának.
A közvetlen működésű és a pilóta működtetésű 2/2 utas mágnesszelepek relatív összehasonlítása öt gyakorlati tényező között, egy egyszerű 1-től 5-ig terjedő skálán a szemléltetés kedvéért
2/2 utas vs 3/2 utas vs 5/2 utas mágnesszelepek
Azok az emberek, akik a 2 utas mágnesszelep néha találkoznak 3/2 és 5/2 szelepekkel is, ami zavaró lehet, mivel mindháromnak ugyanaz a tekercs és a dugattyú működési elve. A különbség abban rejlik, hogy az egyes tervek hány portot és áramlási útvonalat vezérelnek.
| Konfiguráció | Portok | Pozíciók | Közös használat |
|---|---|---|---|
| 2/2 irányú | 2 | 2 | Egyszerű be- és kikapcsolás víz-, levegő- vagy gázvezetékekhez |
| 3/2 út | 3 | 2 | Egyszeres működésű pneumatikus hengerek vezérlése |
| 5/2 út | 5 | 2 | Kettős működésű pneumatikus hengerek vezérlése |
A 2/2 mágnesszelep továbbra is a legelterjedtebb választás, amikor egy áramlás egyszerűen elindítása vagy leállítása a cél, ahelyett, hogy különböző célpontokra irányítanák, ezért használják olyan széles körben vízellátásra, öntözésre és általános folyadékelzárásra.
Általános szelepház-anyagok
A 2/2 utas mágnesszelep testanyaga határozza meg, hogy mennyire ellenáll a rajta áthaladó közegnek, és hogyan teljesít a különböző hőmérsékleteken. Négy anyag fedi le a legtöbb ipari és vízügyi alkalmazást.
Hozzávetőleges relatív korrózióállósági pontszám a szeleptest anyaga szerint 1-től 10-ig terjedő skálán, csak általános összehasonlítás céljából

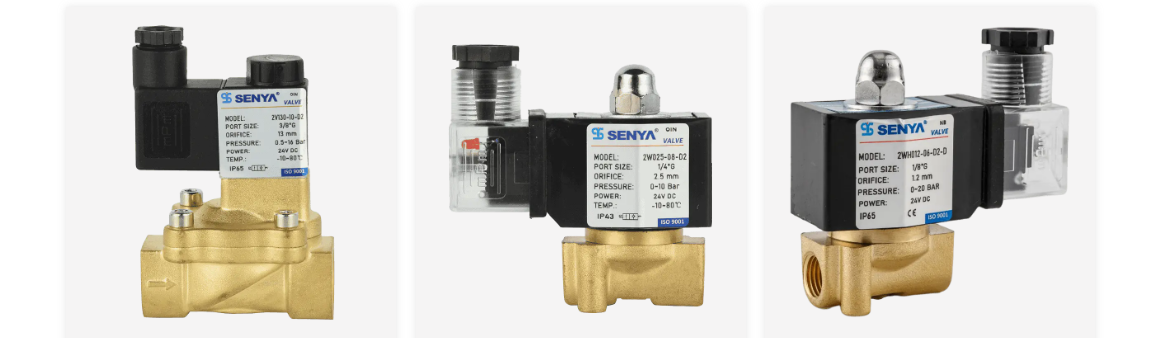

Sárgaréz mágnesszeleptestek
A sárgaréz a szabványos általános célú anyag a sűrített levegőt, vizet és könnyű olajat kezelő kétutas mágnesszelepekhez. A korrózióállóság és a mechanikai szilárdság ésszerű egyensúlyát kínálja, ezért a sárgaréz mágnesszelep szállító általában az öntözés, az általános ipari légvezetékek és az alapvető vízelzárási feladatok alapértelmezett karosszéria-opciójaként szerepel.
Rozsdamentes acél mágnesszelep testek
Az olyan minőségek, mint a 304 és 316 rozsdamentes acél, sokkal jobban kezelik a korrozív vagy nagy tisztaságú anyagokat, mint a sárgaréz. A rozsdamentes acél víz mágnesszelep gyakran választják tengervízhez, sóoldathoz, tisztító vegyszerekhez, élelmiszer-feldolgozó gépsorokhoz és orvosi sterilizáló berendezésekhez, ahol a felületi korrózió vagy szennyeződés nem tolerálható.
Műanyag mágnesszeleptestek tervezése
Az olyan anyagok, mint a PA, a PVC és a POM, könnyűek, és jól ellenállnak sok enyhe vegyszernek. A műanyag víz mágnesszelep gyakori a mezőgazdasági csepegtető öntözésben, a járműmosókban és más takarékos vízvezetékekben, bár maximális üzemi hőmérséklete alacsonyabb, mint a fém alternatíváké.
Öntöttvas mágnesszeleptestek
Az öntöttvas testeket nagyobb méretű nyílásoknál használják levegő- és gőzkiszolgálásra, ahol a mechanikai szilárdság fontosabb, mint a súly. Kevésbé alkalmasak nedves kültéri környezetre, hacsak a felületkezelés nem megfelelő, mivel a kezeletlen öntöttvas hajlamosabb a felületi rozsdára, mint a sárgaréz vagy a rozsdamentes acél.
Feszültség és tekercs opciók
A 2/2 utas mágnesszelep tekercsét több szabványos feszültségre is fel lehet tekerni, és a megfelelő választás általában a telepítés helyén már elérhető áramforrástól függ.
- 12V DC A tekercsek gyakoriak a napenergiával működő csepegtető öntözésvezérlőkben és a hordozható, akkumulátorral működő berendezésekben. A hálózatról vagy a napenergiával működő öntözőcsövekről építkező vásárlók gyakran keresnek a 12V víz mágnesszelep szállító amely megfelel ennek az alacsony feszültségigénynek.
- 24V DC A tekercsek a stésard választás a PLC-hez és az automatizált gyártósor-vezérléshez, mivel a legtöbb ipari vezérlőpanel már 24 V-os DC jeleket ad ki. A 24V dc mágnesszelep gyártó általában ezt kínálja az automatizálási projektek alapértelmezett konfigurációjaként.
- 110V vagy 220V AC A tekercsek továbbra is gyakoriak maradnak a helyhez kötött települési, mezőgazdasági és épületgépészeti berendezésekben, amelyeket külön vezérlőtranszformátor nélkül közvetlenül a hálózatra csatlakoztatnak.
| Feszültség | Tipikus erőhúzás | Tipikus beállítás |
|---|---|---|
| 12V DC | 4-6 watt | Napelemes és hordozható öntözőrendszerek |
| 24V DC | 5-8 watt | Ipari automatizálás és PLC vezérlés |
| 220V AC | 8-12 watt | Fix épület és önkormányzati szerelések |
Áramlási kapacitás és a nyílás mérete
A 2/2 utas mágnesszelep áramlási kapacitását általában egy áramlási együtthatóval írják le, amelyet gyakran Kv vagy Cv jelzéssel látnak el a régiótól függően. Ez a szám azt írja le, hogy adott nyomásesés mellett mennyi közeg haladhat át a nyitott szelepen. A nagyobb átmérőjű nyílás általában nagyobb áramlási együtthatót támogat, de nagyobb tekercsre vagy pilóta működtetésű kialakításra is szükség van ahhoz, hogy elegendő erőt hozzon létre a nyitáshoz.
Hozzávetőleges áramlási együttható értékek a nyílás átmérőjéhez viszonyítva, illusztrációs céllal, mivel a tényleges teljesítmény a tervezéstől függően változik
A 2/2 utas mágnesszelepek tipikus alkalmazásai
Mivel a 2/2 utas mágnesszelepet egyszerű digitális jelről könnyű vezérelni, számos iparágban megjelenik, ahol megbízható, felügyelet nélküli áramláslezárásra van szükség.
A 2/2 utas mágnesszelepek általános végfelhasználási alkalmazásainak hozzávetőleges megoszlása a folyadékszabályozási projektek között
A fent bemutatott kategóriákon túl a 2/2 utas mágnesszelepek megjelennek automatizált gyártósorokon, mezőgazdasági gépeken és napkollektoros csúszótalpakban is, ahol egyszerű elektromos jelre van szükség egy folyadékút kézi beavatkozás nélkül történő elindításához vagy leállításához.
Hogyan válasszuk ki a megfelelő 2/2 utas mágnesszelepet
A megfelelő 2/2 utas mágnesszelep kiválasztása egy projekthez a szelep specifikációjának a vonal tényleges működési feltételeihez való illeszkedésén múlik. Az alábbi tényezők lefedik a legtöbb kiválasztási döntést.
- Ellenőrizze a hordozó típusát és a tömítéssel és a test anyagával való kompatibilitását.
- Ellenőrizze a vezeték üzemi nyomását és hőmérsékleti tartományát a szelep névleges értékéhez képest.
- Illessze a rendelkezésre álló tápegységet, például 12 V DC, 24 V DC vagy AC hálózati feszültséget.
- Erősítse meg a meglévő csővezetéken használt port méretét és csatlakozási menettípusát.
- A telepítési környezettől függően válasszon védettségi fokozatot, például IP43, IP65 vagy IP68.
- Döntse el a test anyagát, válasszon sárgaréz, rozsdamentes acél, műszaki műanyag vagy öntöttvas között.
- Hasonlítsa össze a nyílás méretét és áramlási együtthatóját a szükséges áramlási sebességgel.
- Döntse el, hogy a vonalnak normálisan zárt vagy normálisan nyitott alapértelmezett állapotra van szüksége.
- Kis nyílásokhoz és alacsony nyomáskülönbségekhez válassza a közvetlen működést, nagyobb nyílásokhoz pedig a pilóta működtetést.
Telepítési és karbantartási tippek
A 2/2 utas mágnesszelep viszonylag egyszerű eszköz, de néhány beépítési szokás észrevehető különbséget tesz a hosszú távú teljesítményben.
- Szerelje fel a szelepet a tekercsházzal függőlegesen oda, ahol az adatlap ezt az irányt javasolja, mivel egyes tekercskialakítások helyzetérzékenyek.
- Szereljen fel szűrőt, hogy távol tartsa a törmeléket a nyílástól és az üléstől, ami a szivárgás egyik leggyakoribb oka.
- Tartsa a tápfeszültséget a névleges tekercsfeszültség durván plusz-mínusz 10 százalékán belül, hogy elkerülje a túlmelegedést.
- Rendszeresen kapcsolja be azokat a szelepeket, amelyek hosszú ideig üresjáratban állnak, hogy megakadályozzák az ülés vagy a dugattyú beragadását.
- Időnként ellenőrizze a tekercs felületének hőmérsékletét, mivel a szokatlanul felforrósodott tekercs vezetékezési vagy munkaciklus-problémát jelezhet.
- Az IP65 vagy IP68 besorolású kültéri vagy mosóberendezéseken megfelelően zárja le a kábel tömszelencét, hogy ne kerüljön nedvesség a csatlakozóba.
Tapasztalt 2/2 utas mágnesszelep-gyártóval dolgozunk
A SENYA egy kínai székhelyű 2/2 utas mágnesszelep gyártója and víz mágnesszelep gyártója 1994 óta a Ningbo SENYA Pneumatic Technology Co., Ltd. alatt működik. A vállalat a szelepekre, hengerekre és a kapcsolódó pneumatikus alkatrészekre összpontosít, és évente több mint 2 000 000 alkatrészkészletet állít elő egy nagyméretű gyártási bázisból, amely egyesíti a precíziós megmunkálást automatizált digitális teszteléssel.
A SENYA 2/2 utas mágnesszelepeket kínál a cikkben korábban tárgyalt anyagválasztékban, amelyek a sárgaréz mágnesszelep szállító általános szolgálati sorokra és lehetőségeket biztosít a rozsdamentes acél víz mágnesszelep or a műanyag víz mágnesszelep a médiától és a projekt költségvetésétől függően. Az elektromos oldalon a vállalat támogatja az általános tekercskövetelményeket, mint a 12V víz mágnesszelep szállító napelemes és hordozható rendszerekhez, valamint a 24V dc mágnesszelep gyártó PLC vezérlésű automatizálási vonalakhoz.
Kíméletlen munkakörülményekhez a SENYA szelepek IP43, IP65 és IP68 védelmi szinttel állnak rendelkezésre, és körülbelül -20 C és 200 C (-4 F és 392 F) közötti hőmérsékleti tartományt fednek le, valamint egy mikrovákuumtól 200 bar-ig (4351 psi) terjedő nyomástartományt. A termékeket több mint 30 országba exportálják, köztük az Egyesült Államokba, Törökországba, Spanyolországba, Olaszországba, Nagy-Britanniába, Dél-Koreába, Ausztráliába és Mexikóba, és autómosásra, orvosi sterilizálásra, automatizált gyártósorokra, bányászatnál, poreltávolításnál, zenei szökőkutaknál, mezőgazdasági öntözésnél, szoláris projekteknél, mezőgazdasági gépeknél és élelmiszer-feldolgozásnál használják. Az éjjel-nappal elérhető műszaki projekttámogatás és értékesítés utáni válaszok révén a SENYA együttműködik az ügyfelekkel, hogy a folyadékszabályozási megoldást az egyes projektek adott közegéhez, hőmérsékletéhez és nyomásához igazítsa.
Gyakran Ismételt Kérdések
| Q1: Mire használható a mágnesszelep? A mágnesszelep a csővezetéken belüli folyadék vagy gáz áramlásának indítására, leállítására vagy irányítására szolgál elektromos jel segítségével a kézi fogantyú helyett, amely lehetővé teszi az áramlás automatikus vezérlését egy időzítő, érzékelő vagy vezérlőpanel segítségével. | Q2: Hogyan működik a víz mágnesszelep A víz mágnesszelep egy elektromágneses tekercsen keresztül működik, amely egy belső dugattyút mozgat. Amikor a tekercs feszültség alatt van, a dugattyú elmozdul, és kinyitja vagy lezárja az áramlási útvonalat, átengedve a vizet, vagy elzárva azt. |
| Q3: Mi az a 2/2 utas mágnesszelep A 2/2 utas mágnesszelep egy kétnyílású és két állású szelep, ami azt jelenti, hogy egy bemenettel és egy kimenettel rendelkezik, és csak teljesen nyitott vagy teljesen zárható, és normál nyitott vagy zárt kivitelben készül. | 4. kérdés: Melyek a különböző típusú mágnesszelepek? A mágnesszelepeket általában normál zárt, normál nyitott, közvetlen működésű és előtétműködtetésű típusokba sorolják, és portszám szerint is osztályozhatók, például 2/2, 3/2 és 5/2 konfigurációk. |
| K5: Mi a különbség a 2/2 és 3/2 utas mágnesszelep között? A 2/2 utas mágnesszelepnek két portja van, és egyszerűen egyetlen áramlási útvonalat nyit vagy zár, míg a 3/2 utas mágnesszelep három porttal rendelkezik, és az áramlás átkapcsolására szolgál két különböző út között, vagy egy egyszeres működésű henger vezérlésére szolgál. | 6. kérdés: Működhet-e egy 2/2 utas mágnesszelep 12 V-ról vagy 24 V-ról Igen, a 2/2 utas mágnesszelep általában kapható 12 V-os egyenáramú tekercsekkel a napelemes és hordozható rendszerekhez, valamint 24 V-os egyenáramú tekercsekkel a PLC-hez és az automatizálással vezérelt gyártósorokhoz, a szabványos AC feszültség opciókon kívül. |
